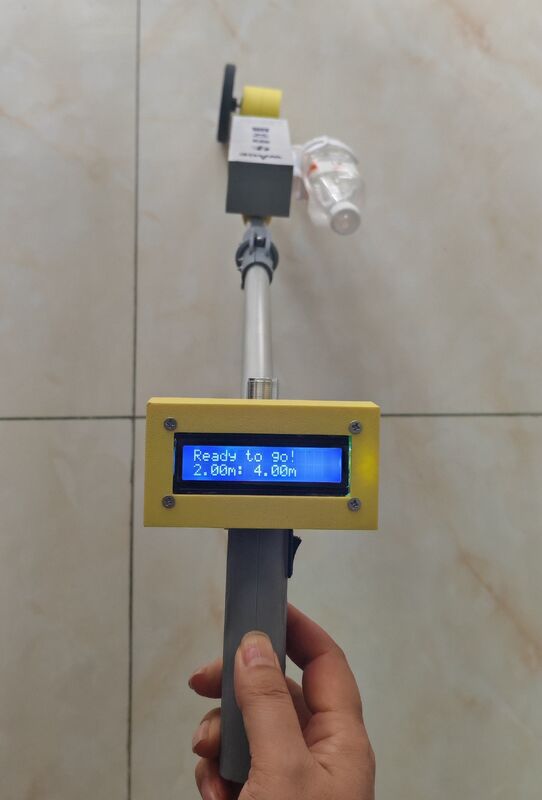

Marqueur de pavage

Marqueur de marquage routier (Point de marquage sur chaussée)

Il s'agit d'un outil de positionnement pour la mise en place du marquage routier. Il pulvérise des points de marquage sur la chaussée pour fournir une référence aux machines de marquage routier thermoplastiques et à pulvérisation à froid, remplaçant la mesure traditionnelle au ruban et le marquage à la chaux.

Lorsqu'il est poussé vers l'avant, la roue de mesure en contact avec le sol roule sur la chaussée et entraîne l'encodeur rotatif coaxial. Des impulsions fixes sont émises par rotation complète de la roue. Le contrôleur calcule la distance parcourue en fonction des signaux d'impulsion. Avec une circonférence de roue fixe, le déplacement peut être mesuré avec précision. Une roue plus petite offre une plus grande précision.

Applications principales

1.    Mise en place de lignes discontinues : Génère des points de référence espacés suivant les spécifications des lignes discontinues selon les normes nationales (par exemple, 2-4). Les machines de marquage travaillent le long des points pour assurer la conformité des dimensions des traits et des espaces.

2.    Positionnement de marquages spéciaux : Mise en place pour les lignes de décélération longitudinales, les lignes de guidage, les bandes rugueuses, les passages piétons et les positions de délinéateurs.

3.    Fonction de roue de mesure : Mode de mesure de distance uniquement sans pulvérisation d'encre pour les statistiques de kilométrage de construction.

Composants

·         Roue de mesure à encodeur : Acquisition de la distance parcourue, circonférence de la roue 300 mm

·         Carte de contrôle principale : Batterie au lithium intégrée

·         Buse à jet d'encre : Pulvérise de l'encre à base d'eau (blanche ou d'autres couleurs) pour réaliser des marques de mise en place sur la chaussée

·         Contenant d'encre : Une bouteille de boisson ordinaire peut être utilisée pour le stockage de l'encre

·         Corps : Tige de poussée pliable en alliage d'aluminium pour un transport facile

·         Contrôleur : Pour la configuration des paramètres de fonctionnement

Spécifications clés

·         Réglage des lignes discontinues : Configuration personnalisée des paramètres multi-segments

·         Mesure de distance : Comptage automatique du kilométrage total de construction

·         Précision du marquage par points : ±2 mm
